HT6819是一款內部集成32階數字音量控制以及防削頂失真功能且具有超低EMI、防削頂失真功能的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Ω負載的條件下，輸出高達3.3W的功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。

AROC輻射和傳導干擾抑制電路使HT6819具有優異的全帶寬低輻射性能，在不加輔助濾波設計、輸出喇叭線長20cm時的輻射水平遠在FCC Part15 Class B 標準之下。

HT6819的防削頂失真功能可檢測并抑制由于音樂、語音信號幅度過大或電池電壓下降所引起的輸出削頂失真（破音），顯著提高音質，創造舒適的聽音享受，并保護揚聲器免受過載損壞。通過在ACRC端外接不同電阻電容值,可靈活設置放大器的音質和輸出功率；同時芯片提供了ACF Off模式。

HT6819輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

此外，HT6819內置的關斷功能使待機電流最小化，還集成了靜音功能、左右聲道獨立關斷、揚聲器輸出端過流保護、片內過溫保護和欠壓異常保護等功能；采用無鉛TSSOP-20封裝形式。

特點

• 降低了內阻和熱耗的EDMA專利技術，極大提升了輸出功率和產品可靠性

  Po=3.3 W (VDD=5.0V, RL=4?, THD+N=10%)

  Po=1.7 W (VDD=3.6V, RL=4?, THD+N=10%)

• 優異的全帶寬EMI抑制性能

  a) 獨創的主動邊沿控制專利 (AROC, Active edge Ringing and Overshoot Control circuitry)

  b) 輻射水平遠在FCC Part15 Class B 標準之下；

  c) 對系統中不同頻段無線通信敏感模塊無干擾，如FM、CMMB、GSM、CDMA和Bluetooth等；

  d) 減小了輻射和傳導干擾，降低了系統設計難度

• 32階數字音量控制（DVC）

• 高保真，THD+N=0.15% (RL=4?, PO=1W, f=1kHz)

• 全低噪應用，高信噪比

• 防削頂失真功能(Anti-Clipping Function, ACF)

• 卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能

• 低關斷電流：0.01μA

• 免濾波器數字調制，直接驅動揚聲器

• 獨立聲道關斷，靜音功能

• 過流、過熱、欠壓異常保護功能

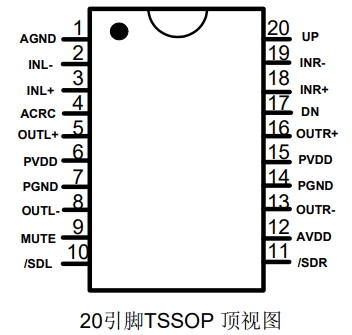

• 無鉛封裝，TSSOP-20

• 應用

• 藍牙音箱,便攜式音箱,USB音箱,FM插卡式音箱

• MP3/MP4擴展塢

• 便攜式游戲機,數碼相框

• 手機,筆記本電腦

• 小尺寸LCD電視/監視器

•

•
