HT6872是一款低EMI的，防削頂失真的，單聲道免濾波D類音頻功率放大器。在6.5V電源，10% THD+N，4Ω負載條件下，輸出4.7W功率，在各類音頻終端應用中維持高效率并提供AB類放大器的性能。

HT6872的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。

HT6872具有獨有的電磁輻射（EMI）抑制技術和優異的全帶寬低輻射性能，輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下，不僅避免了干擾其他敏感電路還降低了系統設計難度。

HT6872內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

此外，HT6872內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點

• 防削頂失真功能(Anti-Clipping Function, ACF)

• 優異的全帶寬EMI抑制性能

• 免濾波器數字調制，直接驅動揚聲器

• 輸出功率

  1.40W (VDD=3.6V, RL=4?, THD+N=10%)

  2.80W (VDD=5.0V, RL=4?, THD+N=10%)

  4.70W (VDD=6.5V, RL=4?, THD+N=10%)

• 高信噪比SNR：95dB (VDD = 6.5V, Av = 24dB, THD+N = 1%)

• 低靜態電流

  Input AC Grounded, Without Load

  2.65mA (VDD=3.6V)

  3.25mA (VDD=5.0V)

  4.00mA (VDD=6.5V)

• 低關斷電流：＜1μA (Input AC Grounded, Without Load)

• 過流保護及自動恢復功能

• 過熱保護功能

• 欠壓異常保護功能

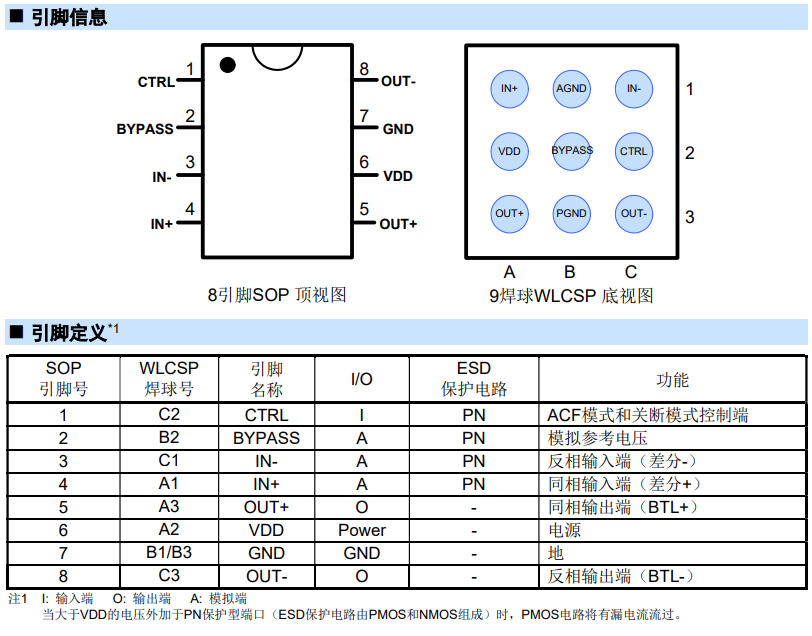

• 無鉛無鹵封裝，SOP8、SOP8-PP和WLCSP-9

• 應用

• 便攜式音箱

• USB音箱

• iphone/ipod/MP3 docking

• 平板電腦

• PMP/MP4/MP5播放器

• 導航儀GPS

• 便攜式游戲機

• 手機

•


•
