HT0104 4路雙向電平轉換器
HT0104 4路雙向電平轉換器
推拉24Mbps，開漏2Mbps
A端口:1.65V~5.5V電壓，B端口: 2.3V~5.5V電壓
(VCCA ≤ VCCB)
VCC隔離：任一電源拉到地，則端口呈現高阻態
A端口:1.65V~5.5V電壓，B端口: 2.3V~5.5V電壓
(VCCA ≤ VCCB)
VCC隔離：任一電源拉到地，則端口呈現高阻態
HT0104
HT0104是一款4路雙向電平轉換器，其使用兩個獨立的供電VCCA和VCCB。
HT0104是一款4路雙向電平轉換器，其使用兩個獨立的供電VCCA和VCCB。電壓較低的電平信號接入A端口，支持1.65V~5.5V電壓，其對應VCCA；電壓較高的電平信號接入B端口，支持2.3V~5.5V電壓，其對應VCCB。
當OE腳拉低時，HT0104進入低功耗模式，所用IO進入高阻狀態。

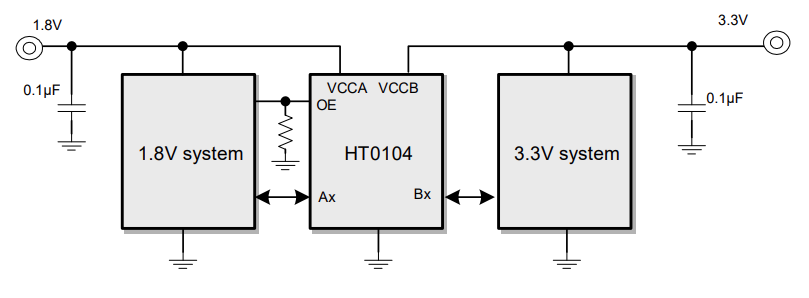

| 應用 | 應用圖 |
?I 2C ?UART ?GPIO ?SPI ?JTAG ?SMBus ?MDIO |  |
