HT7166 同步升壓轉換器
HT7166 同步升壓轉換器
輸出電壓范圍VOUT：4.5V-13V
內部固定峰值電流：10A
SOP8-PP，無鉛封裝
HT7166是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7166具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供13V的輸出電壓。
HT7166采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，HT7166工作在PWM 模式。在輕負載條件下，該器件工作在一種可提高效率的PFM模式。
此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
| 特點 | 應用 |
輸入電壓范圍VIN：2.7V-13V 輸出電壓范圍VOUT：4.5V-13V 內部固定峰值電流：10A 高轉換效率： 93% (VIN = 7.4V, VOUT=12V, IOUT =3A) 92% (VIN = 3.6V, VOUT=9V, IOUT =1A) 脈頻調制（PFM）方式 低關斷功耗，關斷電流1uA 內部固定開關頻率 內部固定軟啟動 輸出過壓 (14V)、逐周期過流、熱關斷等保護 SOP8-PP，無鉛封裝 | 無線音箱 便攜式音箱 快充移動電源 電子煙 USB TYPE-C 電源傳輸 拉桿音箱 平板電腦，筆記本電腦 POS機終端 |

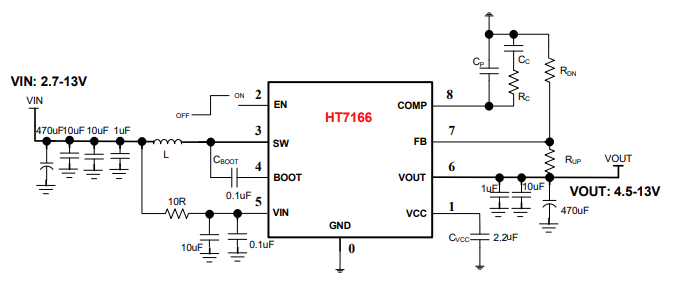

| 引腳圖 | 應用圖 |
 |  |
|
|
