HTR3218 RGB LED驅動器
HTR3218 RGB LED驅動器

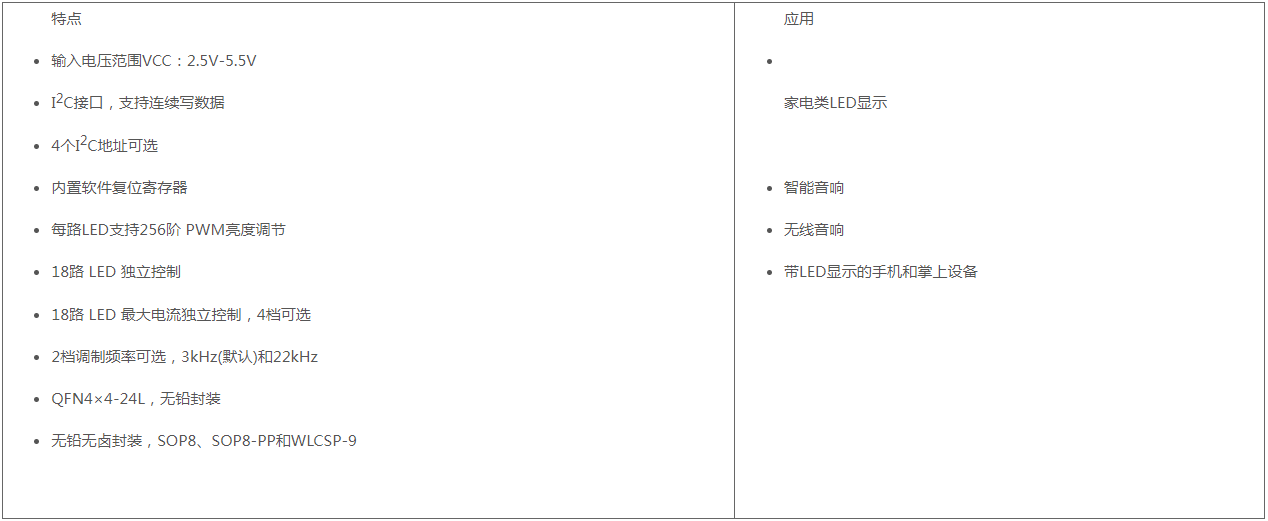

18路LED PWM驅動器
輸入電壓范圍VCC：2.5V-5.5V
I2C接口，支持連續寫數據
內置軟件復位寄存器
輸入電壓范圍VCC：2.5V-5.5V
I2C接口，支持連續寫數據
內置軟件復位寄存器
HTR3218
HTR3218是一款18路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。
HTR3218是一款18路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
主控器件通過I2C接口對HTR3218進行編程控制，通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。

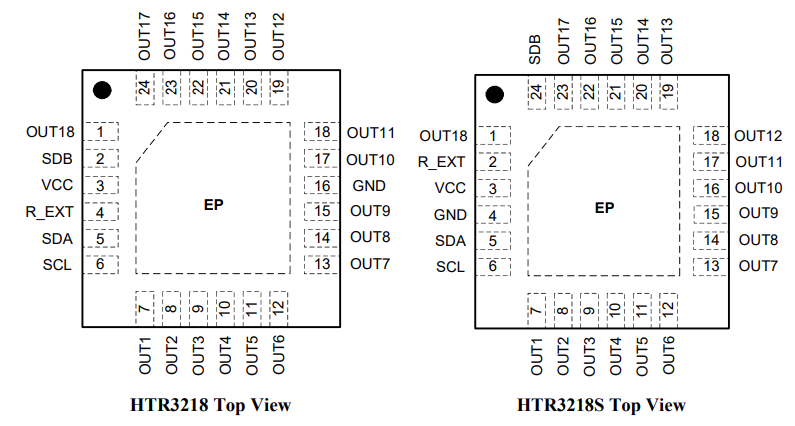

HTR3218使用QFN-24L(4mm×4mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to +85°C工作。
| 典型應用圖 |
 |
