HTD9801_HTD9810 禾潤電機驅動芯片

產品分類 > 馬達驅動IC > HTD9801_HTD9810 禾潤電機驅動芯片

HTD9801_HTD9810 禾潤電機驅動芯片

雙通道H橋電機驅動器
驅動兩個直流有刷電機或者一個步進電機
過溫關斷電路
欠壓鎖定保護
HTD9801/9810
雙通道H 橋電機驅動芯片

HTD9801/9810為玩具、打印機和其它電機一體化應用提供一種集成的雙通道電機驅動方案。

HTD9801/9810有兩路H橋驅動器,可以驅動兩個直流有刷電機,或者一個雙極步進電機,或者螺線管及其它感性負載。

每一個H橋的功率輸出級由N通道功率MOSFET組成,叫作H橋驅動器。每個橋包含整流電路和限流電路。

內部關斷功能包含過流保護,短路保護,欠壓鎖定保護和過溫保護,并提供一個故障檢測輸出管腳。

HTD9801/9810提供三種封裝,一種是TSSOP16封裝,另兩種是帶裸焊盤的QFN16封裝,尺寸為4*4和3*3,能有效改善散熱性能,均是無鉛產品,符合環保標準。

特點應用

雙通道H橋電機驅動器

驅動兩個直流有刷電機或者一個步進電機

低RDS(ON)電阻,

    0.5Ω(HS+LS, HTD9801)

    1.0Ω(HS+LS , HTD9810)

1.2A(HTD9801) or 1.0A (HTD9810) 驅動輸出

寬電壓供電,

    2.0V-5.5V (HTD9801) or 5V-13V

    (HTD9810)

PWM控制接口

過溫關斷電路

欠壓鎖定保護

鋰電池供電玩具

POS打印機

安防相機

辦公自動化設備

游戲機

機器人

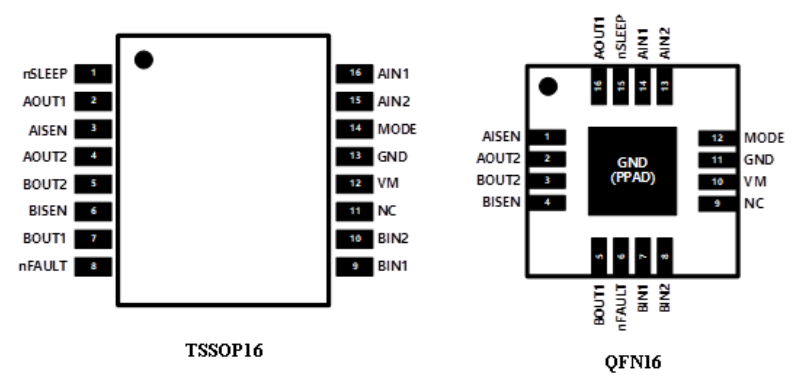

引腳圖

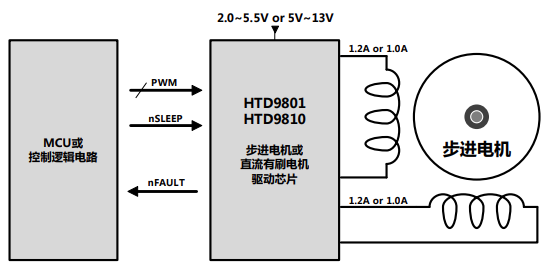

應用圖
