超低功耗三合一SOC！為NFC行業提供了低功耗MCU+NFC+防水的觸摸按鍵方案，極簡的尺寸為客戶產品應用領域帶來更多的延伸，提升客戶的開發效率，降低整體方案成本。該SOC為我司在NFC使用中，結合行業使用痛點（功能異常、功耗大、產品尺寸大等問題），推出的一顆低功耗自動探卡并且?guī)в|摸的SOC。
      該產品內核采用RISC-V架構，RF支持自動探測卡的ACD模式，觸摸采用RC頻率檢測（類同Si12T的觸摸原理）支持最多12通道的RC檢測通道。
      極小尺寸，5*5mm。
      MCU部分支持CJLINK和ISP下載兩種方式，最低功耗0.6uA。ACD自動尋卡，300ms尋卡間隔功耗為5uA。
      本產品提供了配套的調試開發軟件和豐富的函數庫，能大大降低開發門檻和縮短開發周期。

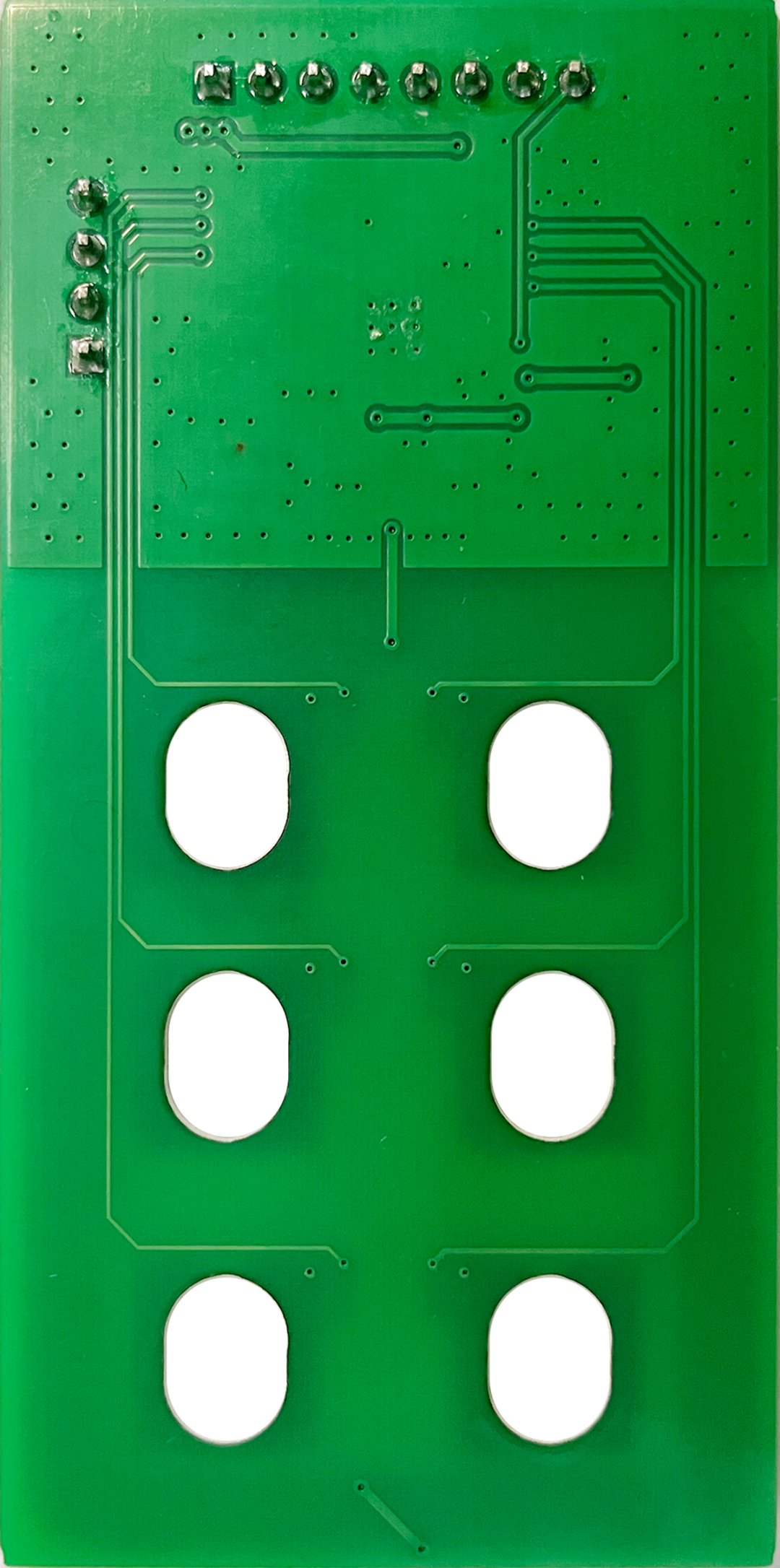

      Si3262--低功耗MCU+NFC+防水觸摸按鍵的超高性價比解決方案已上市，并提供樣品和demo板供客戶測試。

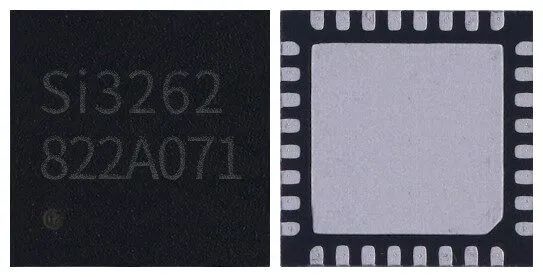

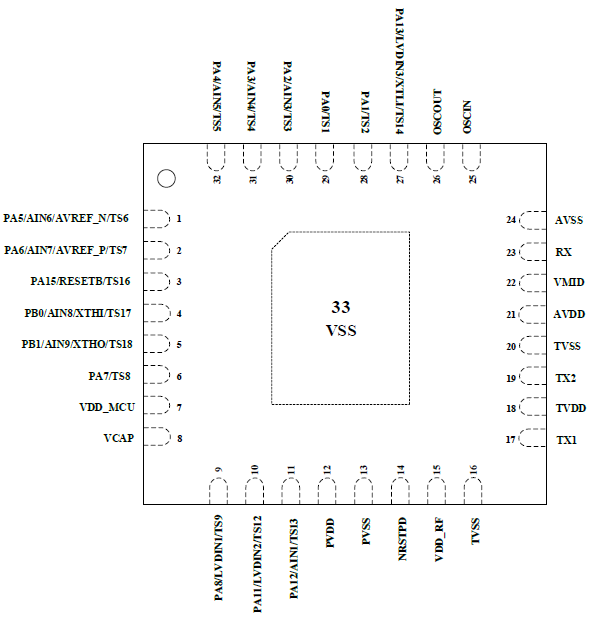

QFN32 / 5*5*0.8mm

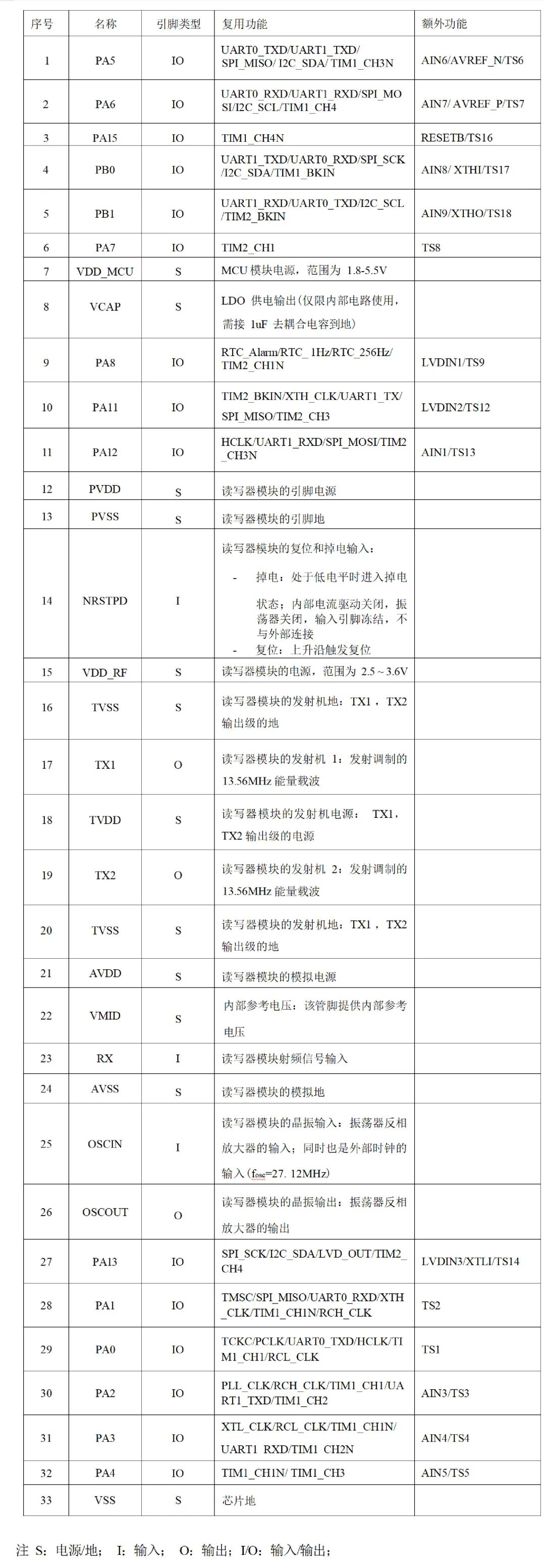

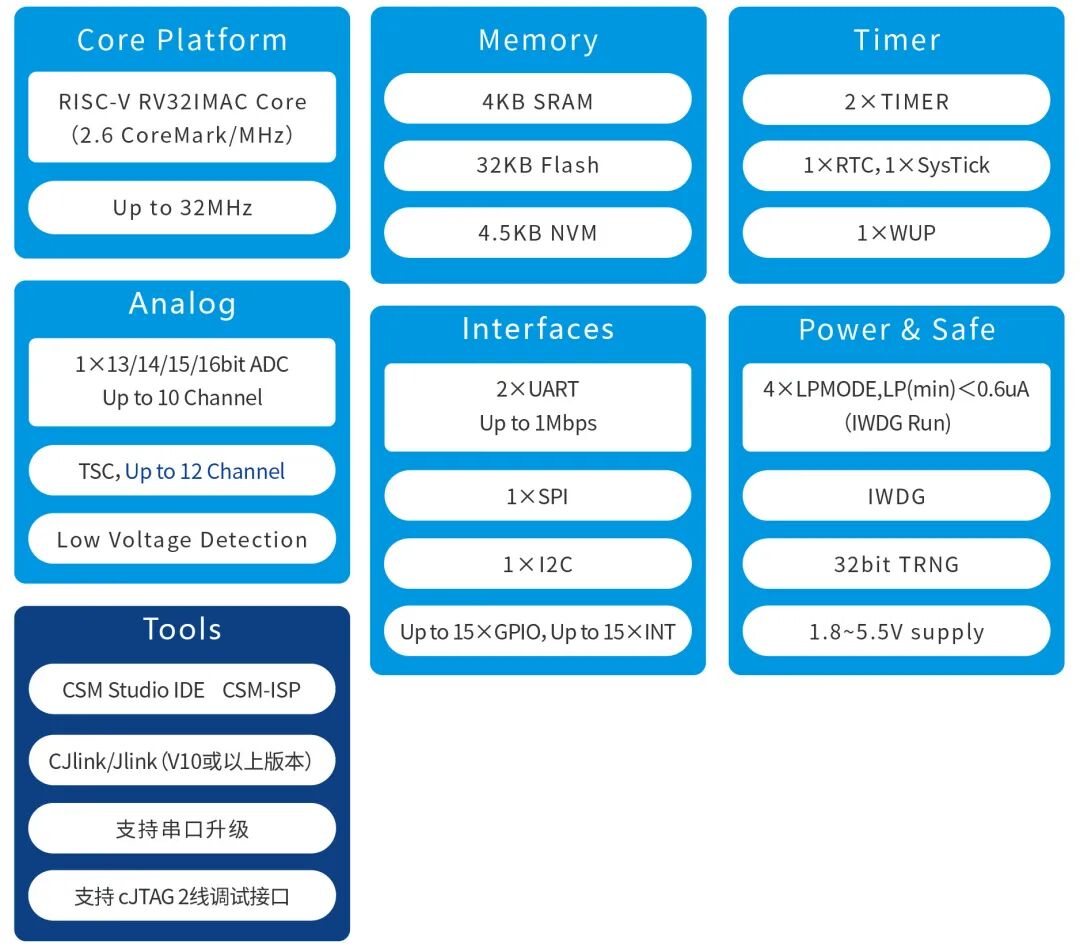

產品說明：
- 內置RISC-V RV32IMAC內核（2.6 CoreMark/MHz）
- 最高32MHz工作頻率，32KB的FLASH，4.5KB的NVM，4KB的SRAM
- 支持1路SPI、1路I2C、2路UART、2個高級定時器、內置16bit ADC，集成1.2V高精度基準
- 集成電容式觸摸檢測模塊TSC，最大支持12通道
- 支持ACD模式，自動檢測13.56MHz射頻場和射頻卡，過程中無需MCU干預，靜電干擾也能產生IRQ告知主控
- 工作溫度范圍-40至85℃
- 軟件開發采用CSMStudio，集成NFC和觸摸庫，只需要調用API接口即可。量產穩定，可靠性強

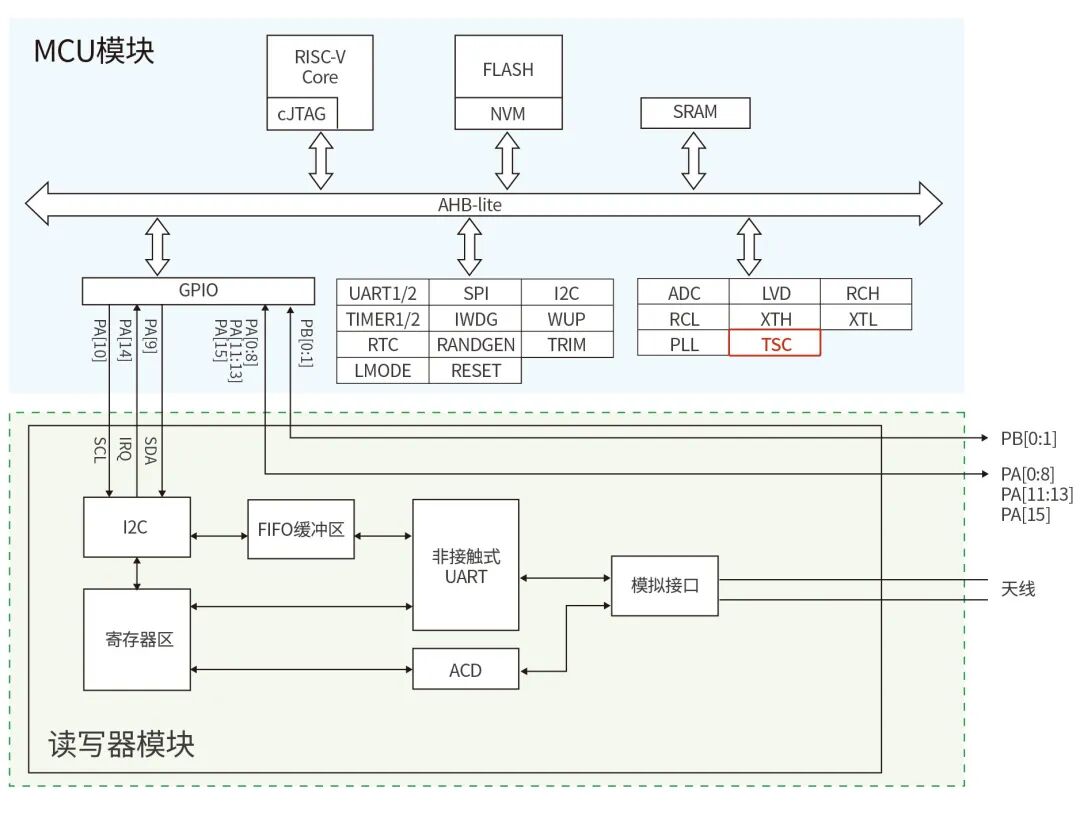

結構框圖

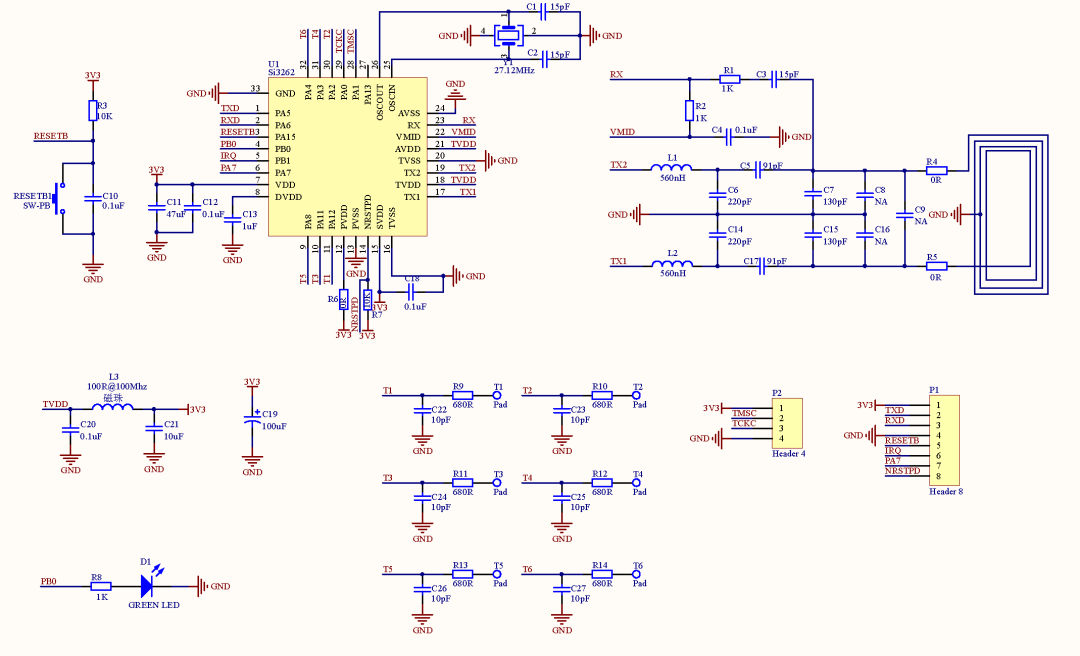

Si3262 典型應用原理圖

       13.56M芯片主要分為三大類：13.56M超低功耗、13.56M超低成本、13.56M普通刷卡。

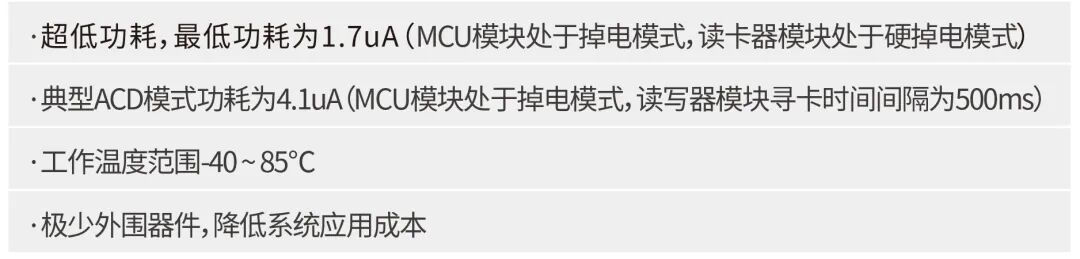

       超低功耗芯片：支持ACD功能（超低功耗自動載波偵測），自動檢測13.56M外部射頻場和射頻卡，無需MCU干預；

       超低成本芯片：分為QFN32常規體積、QFN16小體積、QFN20小體積和ESOP16，用戶可根據實際應用選擇不同尺寸的芯片；

       普通刷卡 為Si522，性能穩定。

       此外，還提供13.56M無線MCU芯片，支持12個觸摸通道，容量為4KB SRAM、32KB Flash 和 4.5KB NVM。

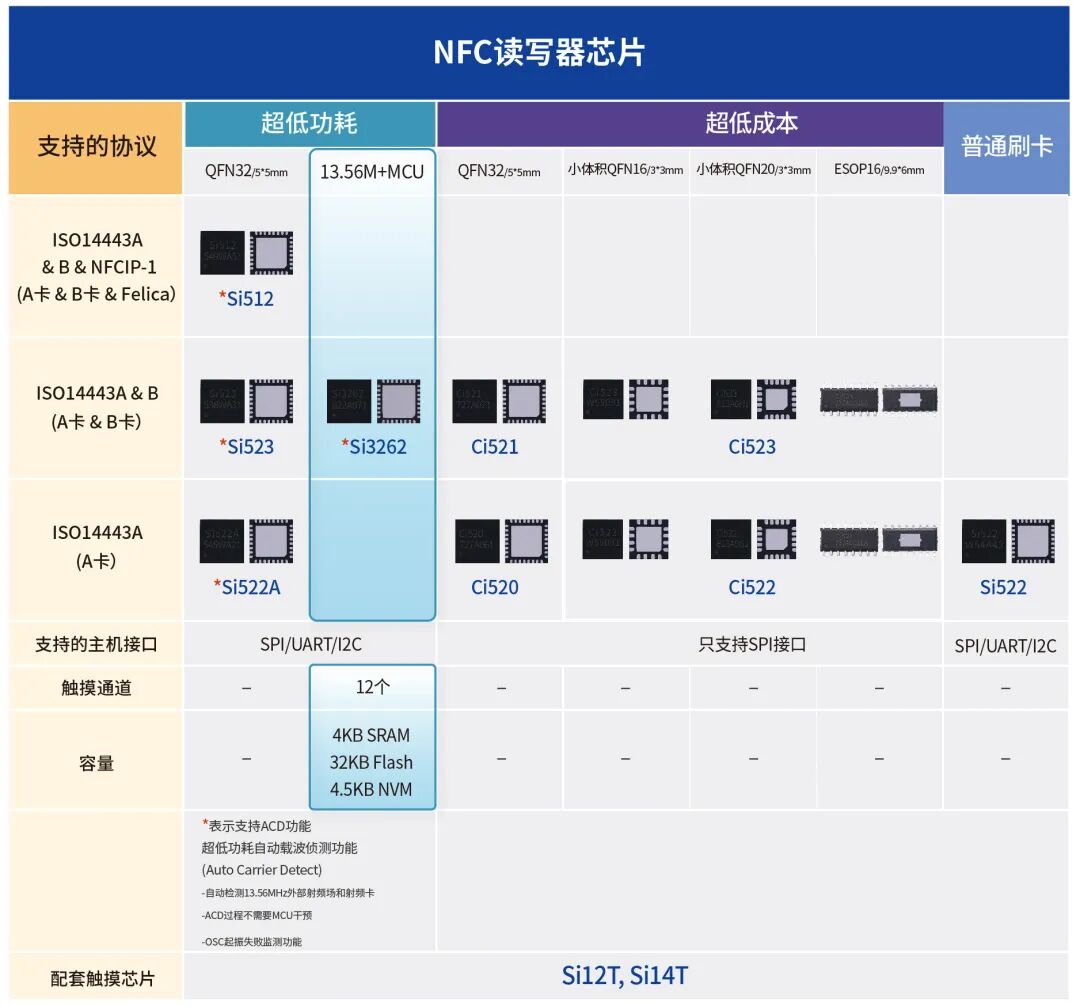

      每類芯片亦可通過支持的卡類型不同，做區分。具體參照下圖的選型表。
