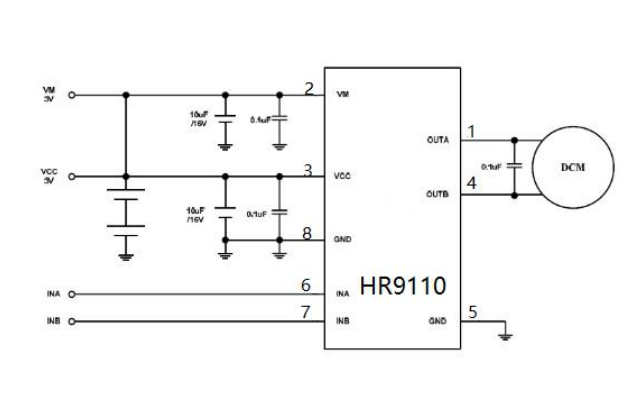

HR9110是應用于直流電機方案的單通道H橋驅動器芯片。HR9110的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此外HR9110擁有低待機電流、低靜態工作電流。這些性能使HR9110易用于各種低壓直流電機驅動方案。

HR9110內部含有過溫關斷保護。當負載電機是低阻抗的，或者輸出端短路，這樣使能HR9110的輸出電流急劇上升，同時內部溫度也急劇上升。當芯片溫度超過最大溫度閾值（典型150℃），HR9110會關斷所有的輸出，防止?jié)撛诎踩[患。只有當確認了芯片回歸到安全的工作溫度，內置溫度遲滯電流才重新控制驅動電路。

應用

直流電機驅動

玩具機器人控制
